Шиберные задвижки: секрет популярности

Александр Алексеенко
10 августа 2014
293

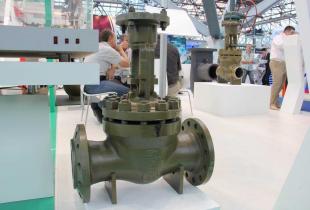

Шиберная задвижка представляет собой одну из разновидностей запорной трубопроводной арматуры. Процесс работы заключается в закрытии прохода в трубопроводе за счет движения запорного элемента по направлению перпендикулярному движению рабочей среды. Шиберная задвижка является самой распространенной и применяется для канализационных, отопительных, очистительных и водопроводных систем, а также на различных производствах.

Конструктивное решение предполагает наличие:

  1. литого корпуса;
  2. пластины, двигающейся внутри;
  3. уплотнителей для герметизации и вакуума;
  4. сальника в месте соединения шпинделя и шибера;
  5. бугельного узла, который преобразует движение привода в движение ножа.

Задвижки Orbinox так же относятся задвижкам шиберного типа, они надежны и долговечны. В качестве элемента затвора здесь выступают, так называемые, «нож», «диск» или «шибер». Основное преимущество такой арматуры в том, что она нечувствительна к присутствию в рабочей среде твердых и волокнистых включений. Это обусловлено тем, что в конструкцию ножевой задвижки входит жесткая металлическая пластина или специальный клин, которые мгновенно реагируют на наличие твердых тел, разрезают их и только после этого затвор перекрывает поток жидкости.

Разновидности и области применения

Как уже было упомянуто выше, в шиберных задвижках может находиться нож или клин, именно по этому принципу и подразделяется данная запорная арматура. Существует 2 вида: шиберная клиновая и ножевая задвижки. Области применения у них также отличаются.

Клиновые задвижки – это изделия с затвором в виде «клина». Седла с уплотнительными поверхностями в этом варианте расположены параллельно уплотнителям затвора. Клин может быть плотным или упругим. К недостаткам можно отнести недолгий эксплуатационный срок и низкий уровень устойчивости к воздействию высокой температуры и коррозии. Чаще всего применяется коммунальными службами.

Ножевая задвижка пользуется большей популярностью, нежели клиновая. Эти изделия нашли свое применение в таких областях как:

  • транспортировка воды, шахтной пыли, цемента, полимерной крошки, нефтепродуктов и т.д.;
  • целлюлозно-бумажная и текстильная промышленности;
  • химическая промышленность;
  • водоочистка;
  • горная промышленность и рудники;
  • птицефабрики.
  • Шиберная запорная система выгодна и проста в использовании и обслуживании. Такая запорная арматура идеально подойдет для водопроводной системы, где будет постоянно и бесперебойно обеспечивать полную проходимость рабочей среды.
